随着数字化生产的需求,越来越多的项目需要对物体进行数字化存档、分析、研究,比如文物考古、雕塑、博物馆、生物标本等的三维建模。而3DF软件可以很好的对大型、中型、小型目标进行建模、分析、量测、数据管理等工作,那么就让我们一起来体验一下3DF的基本操作和一些小技巧吧。

本案例数据来源于德国柏林的ZooSphere小组,其是一个旨在成为生物标本高分辨率图像序列的存储库和网络中心!如果您正在寻找高清昆虫图片集的话,ZooSphere将是您的理想家园。该网站提供部分昆虫标本打包图片下载,感兴趣的朋友可以前往下载。

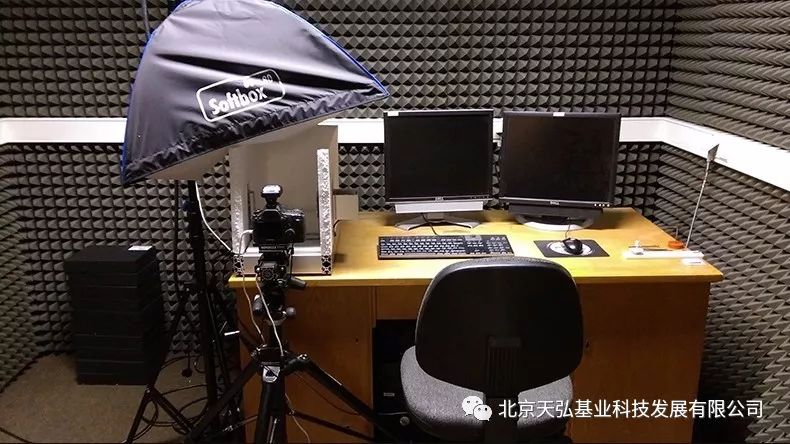

如果需要自己拍摄的话,建议自己搭建一个小型的摄影工作室,固定标本和相机采用旋转平台进行拍摄。

具体操作如下:

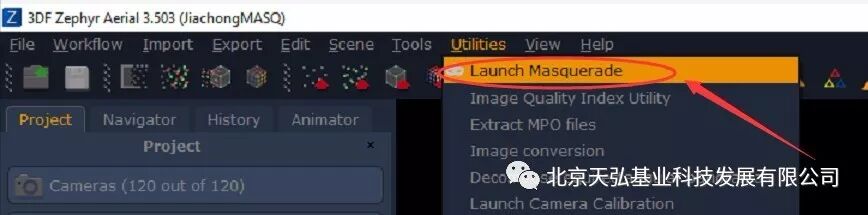

1、启动Masquerade,将拍摄目标提取出来,这样在处理的过程中不需要的目标可以提前剔除掉,也节省处理时间,提高处理效率;

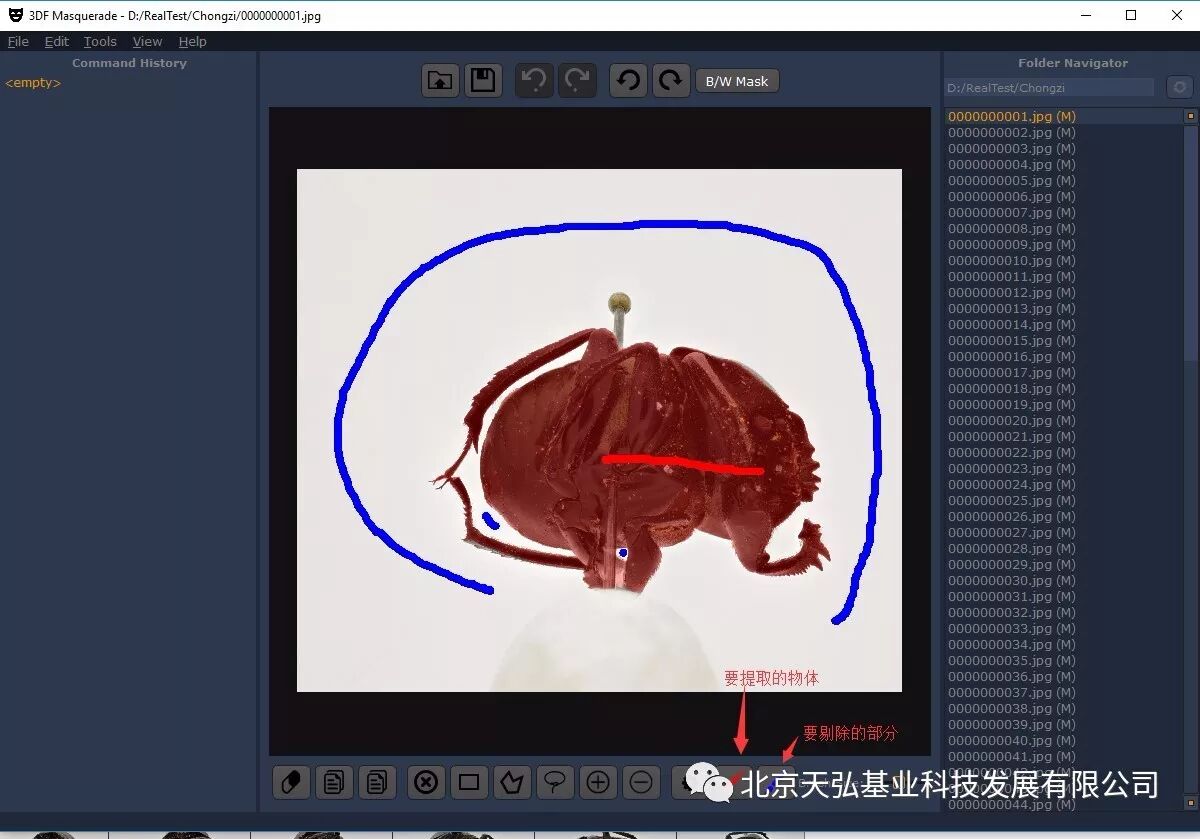

可以通过红色的笔刷来选取要提取的目标,蓝色笔刷为背景(剔除的部分),同时可以通过套索、多边形、橡皮擦等工具,配合 -来增加或删除目标物;

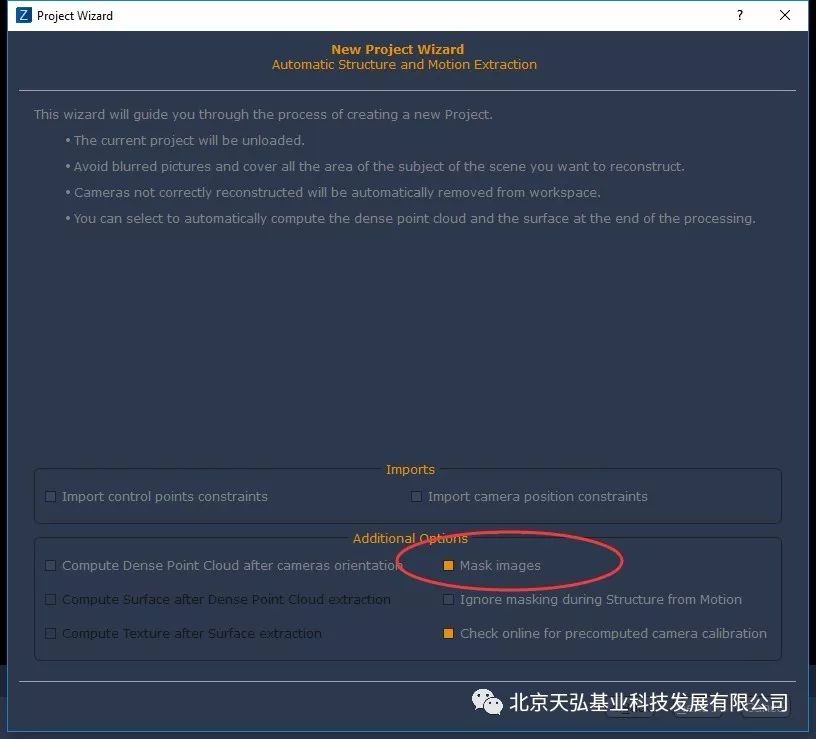

2、待提取完成后,在3DF中新建项目,导入照片并勾选“Mask images”选项,本次处理采用的是预设好的Deep参数进行处理。当然,您可以根据您的需求选择不同的参数进行处理,具体请参见其它期的教程;

如果在处理的过程中,出现某些照片定向失败的话,可以尝试修改处理参数;

3、完整的处理过程为:

新建项目>生成稀疏点云>生成密集点云>构建Mesh网格>构建纹理网格

另外,在Masquerade中提取的目标物的边缘多少都会留有背景信息,特别是目标物的边缘部分,可以通过3DFRGB点云过滤工具来快速高效地完成噪点清除工作!

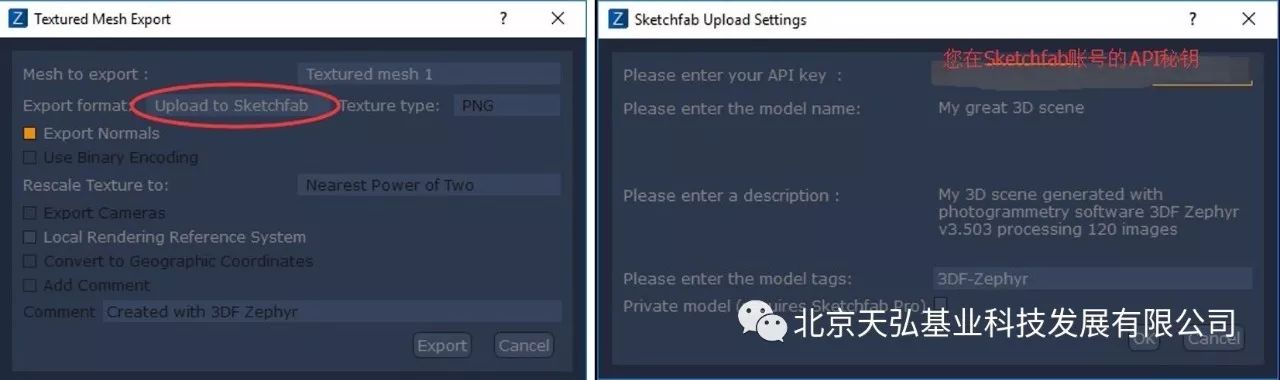

4、当构建完纹理网格后,即可将该模型导出为fbxobjply等格式,再导入到第三方三维渲染软件如MayaZbrush3DMax等中进行编辑渲染等。也可以直接在3DF中将该模型上传到Sketchfab网站上,进行远程共享、浏览;

本次模型已上传至Sketchfab中,可通过下面的链接进行查看

https://sketchfab.com/models/26f9452992e94c83addd8151c44a3cf0


下面我们再看一下3DF Zephyr 软件宣传视频:


同时,我们将在本周五,也就是2017年12月29日,进行3DF Zephyr软件第四期培训班

培训时间:2017年12月29日,13:00-14:00

培训主题:3DF Zephyr 基本操作及技巧使用

培训方式:TeamViewer远程会议

欢迎大家的积极参与和讨论。
