众所周知，3D打印是目前快速成型中最常用的技术之一。如果结合无人机航测与摄影测量软件的功能，同时利用3D打印技术将大大加快创建真实物体的三维模型的进程，并可以按任意比例重建模型。
任何尺寸的物体，不管是用相机拍摄的小型三维机械零件或假肢，还是用无人机航测的建筑物或山区，都可以进行3D打印以获得精确的比例模型。
Vomela公司通过测试充分验证了利用3D打印技术可打印出由Pix4Dmapper软件生成的建筑模型，该建筑物是通过无人机航测技术获得。
下面就让我们一起了解下Vomela公司是如何利用3D打印获得建筑模型的吧！

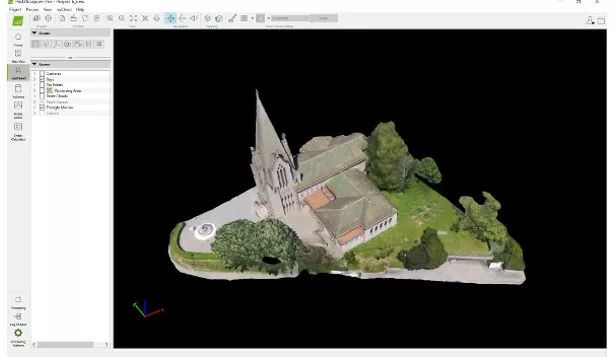

首先，利用pix4dmapper软件快速生成建筑物模型
Vomela公司旨在展示他们快速3D打印生产全彩模型的效率。对于该项目，Pix4D公司为Vomela公司提供了一个由Pix4Dcapture软件采集并通过Pix4Dmapper软件处理得到的逼真全彩色3D教堂模型。然后，Vomela 公司的3D设计师兼CAD工程师Chase Kasel先生利用Stratasys J750 3D打印机编辑，优化并3D打印网格文件。
Production J750 3D打印机

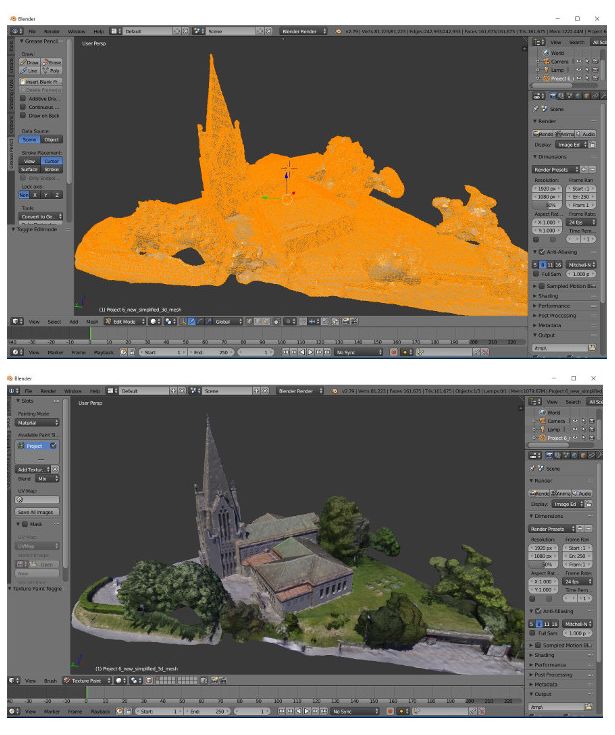

进而，准备全彩色3D打印建筑模型Chase先生将网格导入到开源3D建模软件Blender中，对其进行编辑和优化，使其能够全彩3D打印。他先处理.obj文件和从摄影图像中获得的.mtl格式文件，优化编辑模型中重叠的顶点和面，添加纹理，并添加一个可打印的基准。
由于模型是通过航空扫描方式获取，建筑物顶部数据自然可以获取到，而物体下部数据则未能获取到，那么这些“空洞”可以重建并映射在底图上，以创建一个无缝的外观。

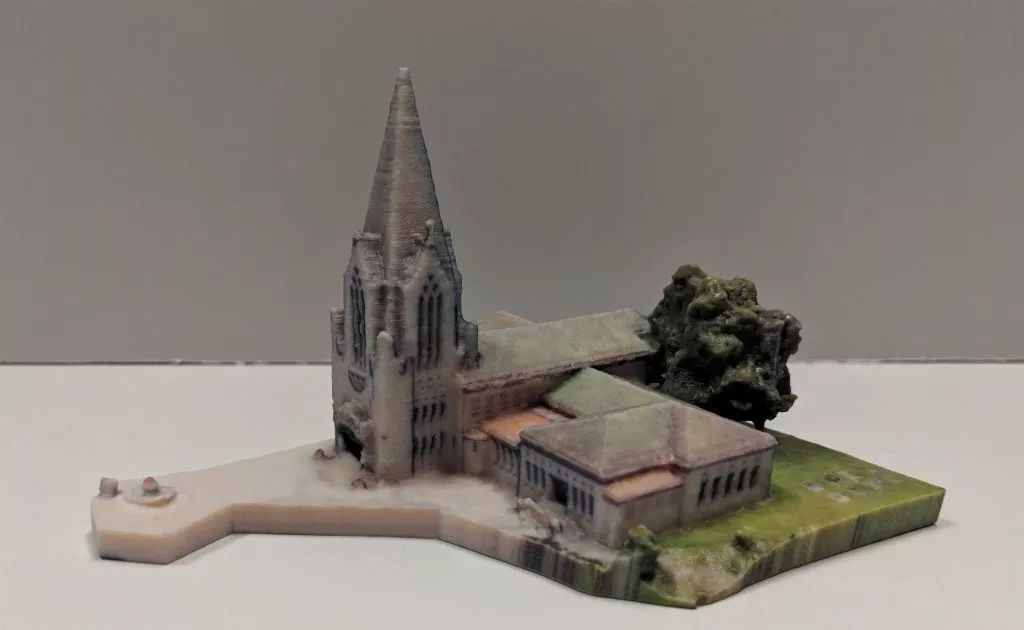

在Blender软件中编辑文件完成后，Chase先生将文件导出为.obj / .mtl格式，再将其导入到3D打印机软件GrabCAD Print中。然后将材料放置在打印托盘上，让软件自动“切片”打印的图层，最后3D打印物体。
该方案效率显著，优势明显：
建筑师，产品设计师，制造商，生物医学工程师和研究人员等在原型设计中可将摄影测量技术，计算机设计技术和3D打印技术完美结合，这样可以加快改进设计新产品开发流程。利用这种快速成型方案来创建建筑物的任意比例模型，用于分析和生产模具的部件或产品具有许多优点，如节省时间，降低成本，便于沟通和降低风险。
节约时间
使用pix4dmapper摄影测量软件将图像自动转换为三维模型，而不是手动创建模型，可缩短建模对象或建筑物所需的时间。同时可轻松编辑和重新设计再现捕捉到的现实模型，结合3D打印，缩短了初始设计和分析的时间。精确的模型可用于快速测试功能，性能和可用性。快速还原模型设计是一个高度自动化的过程，使设计者能够根据反馈及时快速修改产品。
降低成本
快速制作原型流程有助于降低产品开发的成本。无需为每个新项目生产传统建模所需的模具，图案或特殊工具。这个原型制作过程也减少了工时。由于3D打印只在需要的地方添加建模材料，浪费成本也较低。
便于沟通
逼真的三维模型帮助设计师向需要了解和批准项目的客户或投资者展示新的建筑或产品。这种原型设计还有助于反馈交流，使设计人员能够将其纳入后期的研发当中。
降低风险
在开发过程的早期阶段就可以做出详细的物理分析，快速原型设计可以降低代价高昂的错误风险。设计师可以快速发现问题并进行修改，避免后期反工，生产或可用性方面潜在的风险。
