在遥感无人机的应用热潮中,有两个厂家的小型多光谱相机一直占据着市场主导地位,他们就是位于法国的Parrot公司以及美国的MicaSense公司,他们的产品既有相似性,也有差异化,同样都是窄带多光谱相机,同样的高度集成,但是在硬件参数上又有差异,下面我们就来看一下这几款产品,以及我们天弘基业所带来的多种组合解决方案。

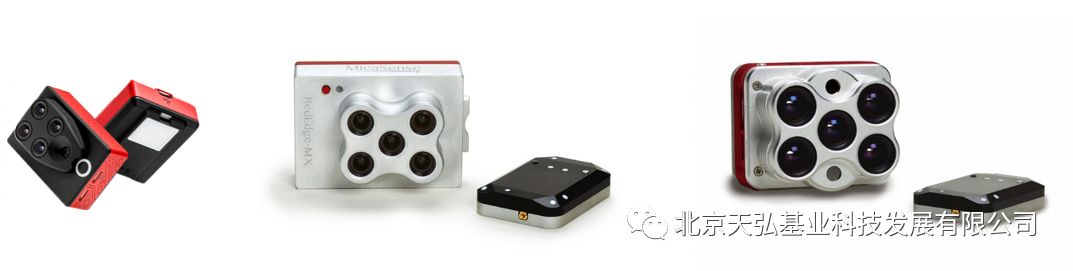

Parrot Sequoia MicaSense RedEdge-MX MicaSense Altum
//////////
参数表:
Sequoia | RedEdge-MX | Altum | |
重量 | 135g (相机 光照传感器) | 232g (相机 DLS 2光照传感器) | 407g (相机 DLS 2光照传感器) |
尺寸 | 5.9cm x 4.1cm x 2.8cm | 8.7cm x 5.9cm x 4.54cm | 8.2cm x 6.7cm x 6.45cm |
供电 | 4.2 V - 15.8 V | 4.2 V - 15.8 V | 4.9 V - 25.2 V |
功耗 | 8.0/12.0W(标准,峰值) | 4.0/8.0W(标准,峰值) | 5.5/7.0/10W (标准,平均,峰值) |
光谱 | RGB,绿,红,红边,近红外 绿 (550 BP 40) 红 (660 BP 40) 红边 (735 BP 10) 近红外 (790 BP 40) | 蓝,绿,红,红边,近红外 蓝 (475 BP 20), 绿 (560 BP 20), 红 (668 BP 10), 红边 (717 BP 10), 近红外(840 BP 40 ) | EO: 蓝,绿,红,红边,近红外 LWIR:热红外8-14um 蓝 (475 BP 20), 绿 (560 BP 20), 红 (668 BP 10), 红边 (717 BP 10), 近红外 (840 BP 40 ) |
光谱快门类型 | 全局快门 | 全局快门 | 全局快门 |
RGB 输出 | 直接输出 16MP(卷帘式快门) | 合成 3.6MP(全局快门) | 合成 9.6MP(全局快门) |
热红外 | 无 | 无 | FLIR LWIR热红外8-14um |
分辨率 | 1280 x 960 (1.2 MP/每个光谱) 4608x3456 (16MP/RGB) | 1280 x 960 (1.2 MP/每个光谱) | 2064 x 1544 (3.2 MP/每个光谱) 160 x 120 (热红外) |
GSD | 13cm / 120米(多光谱) 3.3cm / 120米(RGB) | 8cm / 120米 | 5.2cm / 120m (多光谱) 81cm / 120米(热红外) |
捕获率 | 每秒捕获1次(所有频段), 10位RAW | 每秒捕获1次(所有频段),12位RAW | 每秒1次捕获(所有频段),12位RAW |
接口 | 串行,10/100/1000以太网,Wi-Fi,外部触发器,GPS,SDHC | 飞机:触发输入,1 PPS输出。3.3V独立输入输出 2个USB3.0 SuperSpeed端口,用于WiFi或以太网和USB 3.0存储。 | |
视场角 | 61.9° HFOV (多光谱) 63.9° HFOV (RGB) | 47.2° HFOV | 48º x 37º (多光谱) 57º x 44º (热红外) |
存储 | SD卡 | SD卡 | 128GB (兼容USB3.0) |
GPS/IMU | 有 | 有 | 有 |
校准板 | 有 | 有 | 有 |

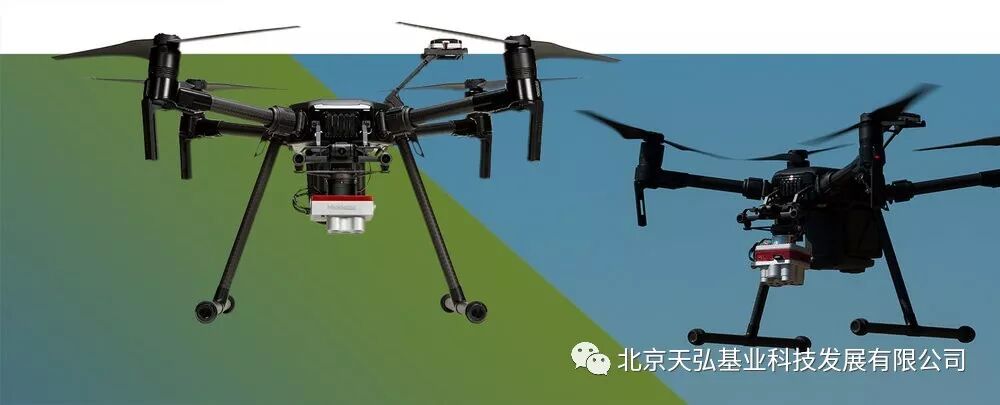

DJI M200/210 MicaSense SKYPORT 套装
将MicaSense RedEdge-MX及Altum与DJI Matrice 200和210无缝集成。

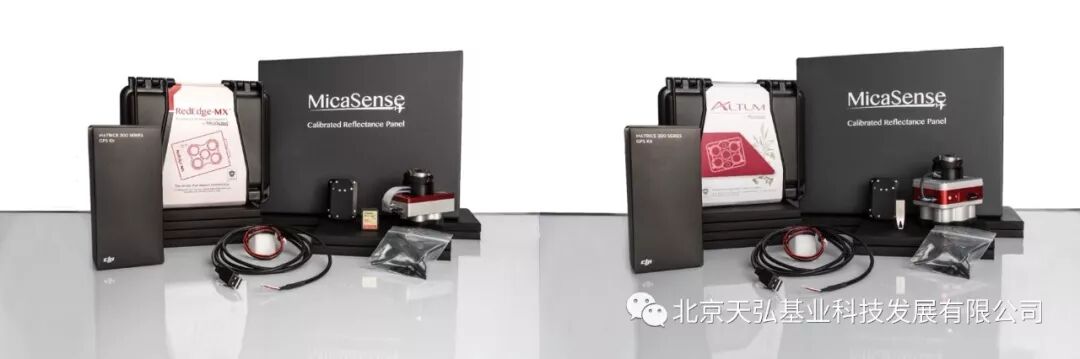

Rededge-MX (SKYPORT套装) Altum(SKYPORT套装)
此套装包括将RedEdge-MX及Altum与M200和M210无人机集成所需的一切,可实现快拆安装方式,同时实现供电、触发及控制。同时,全新一代的光传感器DLS2也可快捷安装,DLS2利用先进的辐照度和太阳角度测量技术,它可以提供更准确,可靠的数据,大大减少了后处理的需要,并大大提高了辐射测量精度。
DJI M100/600、悟1/2 MicaSense 快拆套装
将MicaSense RedEdge-MX及Altum与DJI M100/600、悟1/2集成。
MicaSense Rededge-MX (悟1快拆套装)

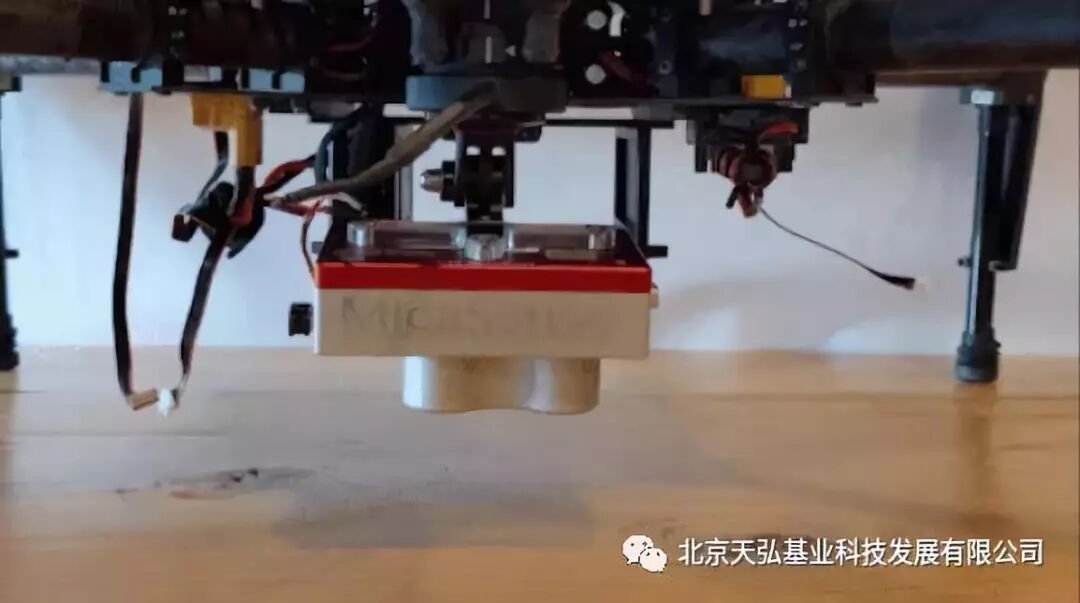

此套装针对DJI M100/600 Pro,悟1,悟2开发,可将RedEdge-MX及Altum在以上机型实现快拆安装,不同机型的快拆套件方式及价格也略有不同,用户可根据自己的机型进行选择,但是此套装和SKYPORT套装最大的区别是,快拆套装仅提供相机的供电。我们可以从下图明显看出两种套装相机连接件部分的不同:
MicaSense Rededge-MX (M100快拆套装)

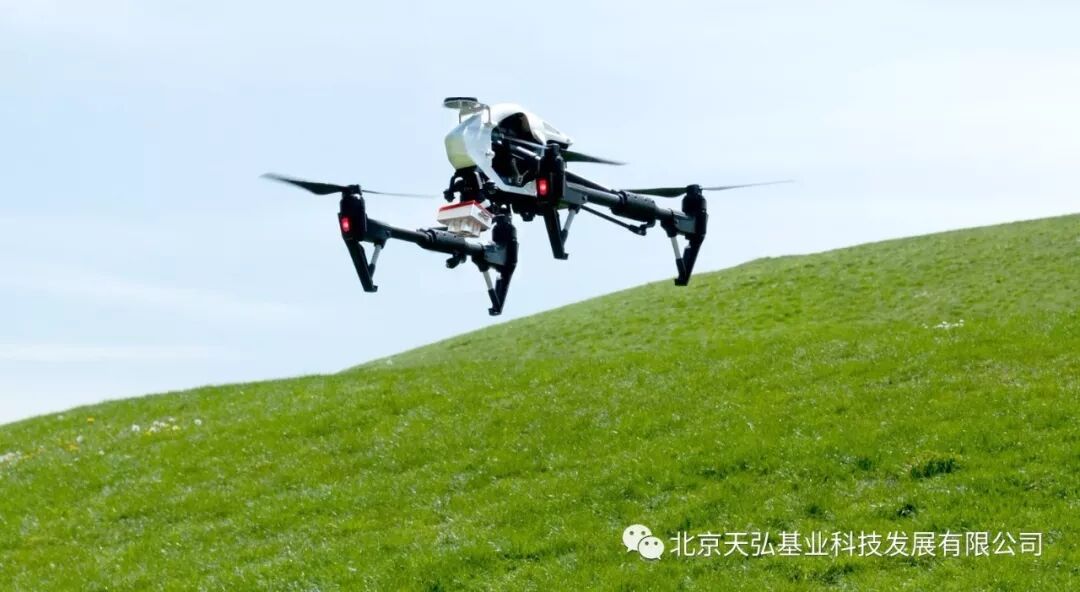

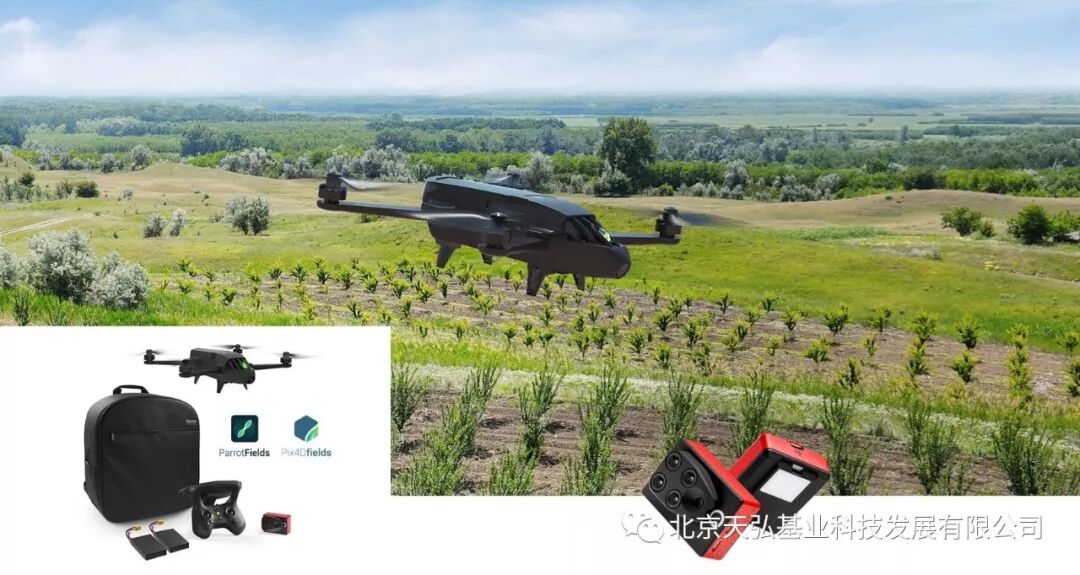

Parrot Bluegrass 套装(含Parrot Sequoia相机)
一款专为农业领域设计的小型便携四旋翼整体解决方案
Parrot Bluegrass 是一款专为农业领域设计的四旋翼整体解决方案,旨在通过两种嵌入式的摄像头,前置摄像机和下置多光谱传感器来帮助农户提高投资回报率。通过其前置全高清摄像头,能够帮助农户直观地监测农场的基础设施、土地和牧群。得益于专为精准农业设计的多光谱传感器Parrot Sequoia以及易于使用的数据处理软件Pix4D,农户可以对所有作物迅速总览全局并检测出问题区域。
同时,我们也有Parrot Sequoia相机针对大疆类旋翼无人机的各种安装组件,比如M100,M200系列以及M600等,可给予用户多种不同选择。
DJI M100 Parrot Sequoia

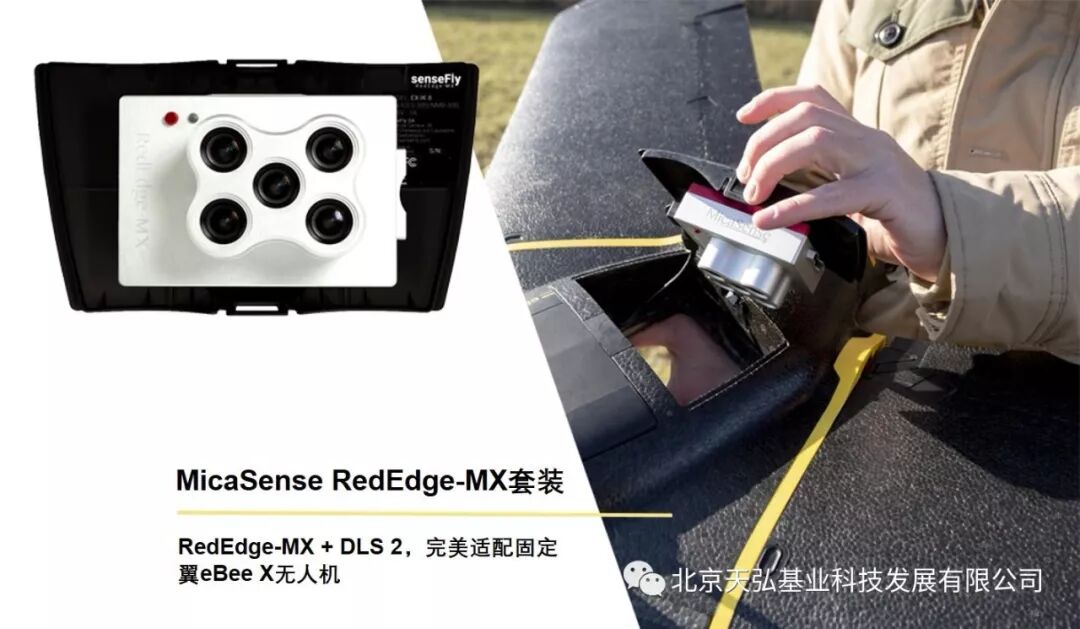

eBee X MicaSense RedEdge-MX套装
将MicaSense RedEdge-MX与固定翼eBee X进行集成。
eBee X / eBee SQ Parrot Sequoia套装
将Parrot Sequoia与固定翼eBee X / eBee SQ进行集成。
Pix4Dmapper / Pix4Dfields
用于航测农作物分析和数字农业的高级处理软件

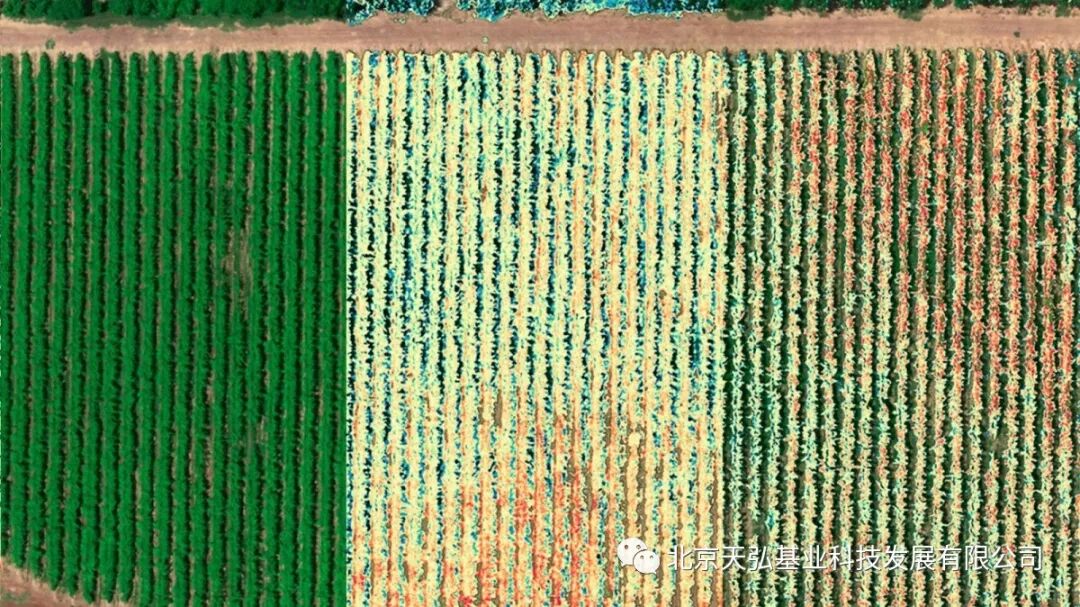

Pix4D农业版软件,专为精准农业设计,界面简单强大,可精准,快速的处理多光谱影像,直观的进行图层对比,利用区分图及处方图工具帮助用户更好的解译和管理地图,同时可以实现共享及农机应用,全流程服务精准农业。软件可以生成多种结果:DOM,DSM,农田边界绘制,NDVI/NDRE等指数地图,分区地图,处方图,注释图等丰富的成果数据。
天弘基业是世界领先的丹麦SKY-WATCH全系列无人机、瑞士senseFly eBee全系列无人机以及意大利3DF Zephyr三维建模软件在中国区的总代理,DJI大疆京津冀地区行业一级代理,瑞士Pix4D航测处理软件行业代理,美国Stratasys3D打印机,北科天绘机载LiDAR,广州优飞无人机智能巡检系统金牌行业合作伙伴,专业提供各种无人机、机载LiDAR、多光谱相机、地面三维激光扫描系统、SLAM系统及3D打印机等全流程空间三维综合解决方案的定制开发、专业化技术培训、全方位技术支持及工程服务。业务涉及常规测量产品、无人机、摄影测量、环境保护、矿山监测、农林业、考古应用、电力、应急减灾等领域,同时承接航测、倾斜、考古、文物等三维建模工程业务,欢迎垂询!感兴趣的小伙伴可关注我们获得最新资讯和产品介绍!
